פתרון של יחידת מיזוג על הגג עבור קונה אמריקאי

הנה מגיע קונה ממיאמי, פלורידה, ארה"ב, בבעלותו בניין תעשייתי עם כל מבנה פלדה, ללא חומרי בידוד, אורך 50 מטר, רוחב 30 מטר וגובה 10 מטר, בדרך כלל 20 עובדים, ספק כוח 440V/60Hz 3 פאזי, טמפרטורת הסביבה הגבוהה ביותר היא 35 מעלות לאורך השנה. ככה אנחנו עושים לו פתרון.


1. עומס קירור

עומס העברת חום של מבנה המעטפת (קיר + גג)

מכיוון שמדובר במבנה שכולו-פלדה ללא שכבת בידוד, העברת החום מהגג והקירות היא המקור הגדול ביותר לעומס החום.

עומס העברת חום על הגג (מבנה פלדה ללא בידוד): כ-25 עד 30 W/m²

עומס העברת חום על הקיר (ללא בידוד): כ-15 עד 20 W/m²

מבנה התעשייה הוא מלבני בקנה מידה של 30 מ' × 50 מ' × 10 מ'

שטח גג: 30 × 50=1,500 מ"ר

שטח קיר: 2×(30+50)×10=1,600 מ"ר

עומס גג: 1500 × 30=45,000 W

עומס קיר: 1600 × 20=32,000 W
סך הכל 77,000W=77kW

2. עומס חום עובדים, 150W לכל אדם, 20*150W=3,000W=3kW

3. עומס אוויר צח (אוורור וחילופי אוויר)

לפי קצב החלפת האוויר המקובל של 3 עד 5 פעמים בשעה במפעלים תעשייתיים, לוקח 4 פעמים בשעה, הנפח הוא 15,000 מ"ק

קצב זרימת אוויר: 15,000 × 4=60,000 m³/h

עומס הקירור הוא בערך 60,000 × 1.2 ק"ג/מ"ר × 1.005 קילו-ג'יי/ק"ג·K × הפרש טמפרטורה (10 מעלות) ÷ 3,600 ≈ 201 קילוואט

(הערה: הפרש הטמפרטורה נחשב ל-35 מעלות - 25 מעלות=10 מעלות, ו-1.2 הוא צפיפות האוויר)

עומס קירור אוויר צח: כ-200 קילוואט


אומדן קיבולת הקירור הכוללת

העברת חום של מבנה המעטפת------77kW

פיזור חום כוח אדם----------------------3kW
עומס אוויר צח --------------------------------------------200kW

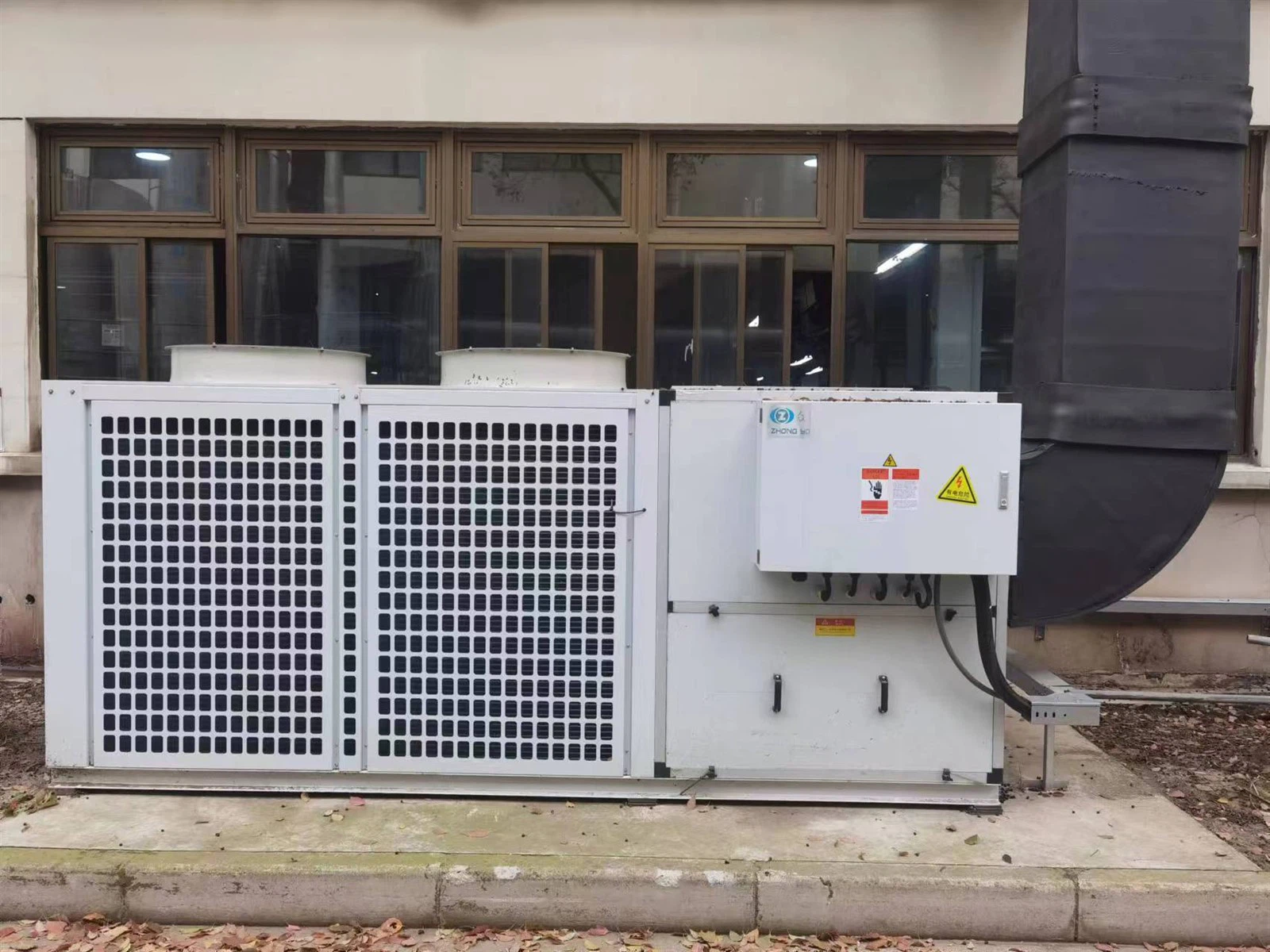

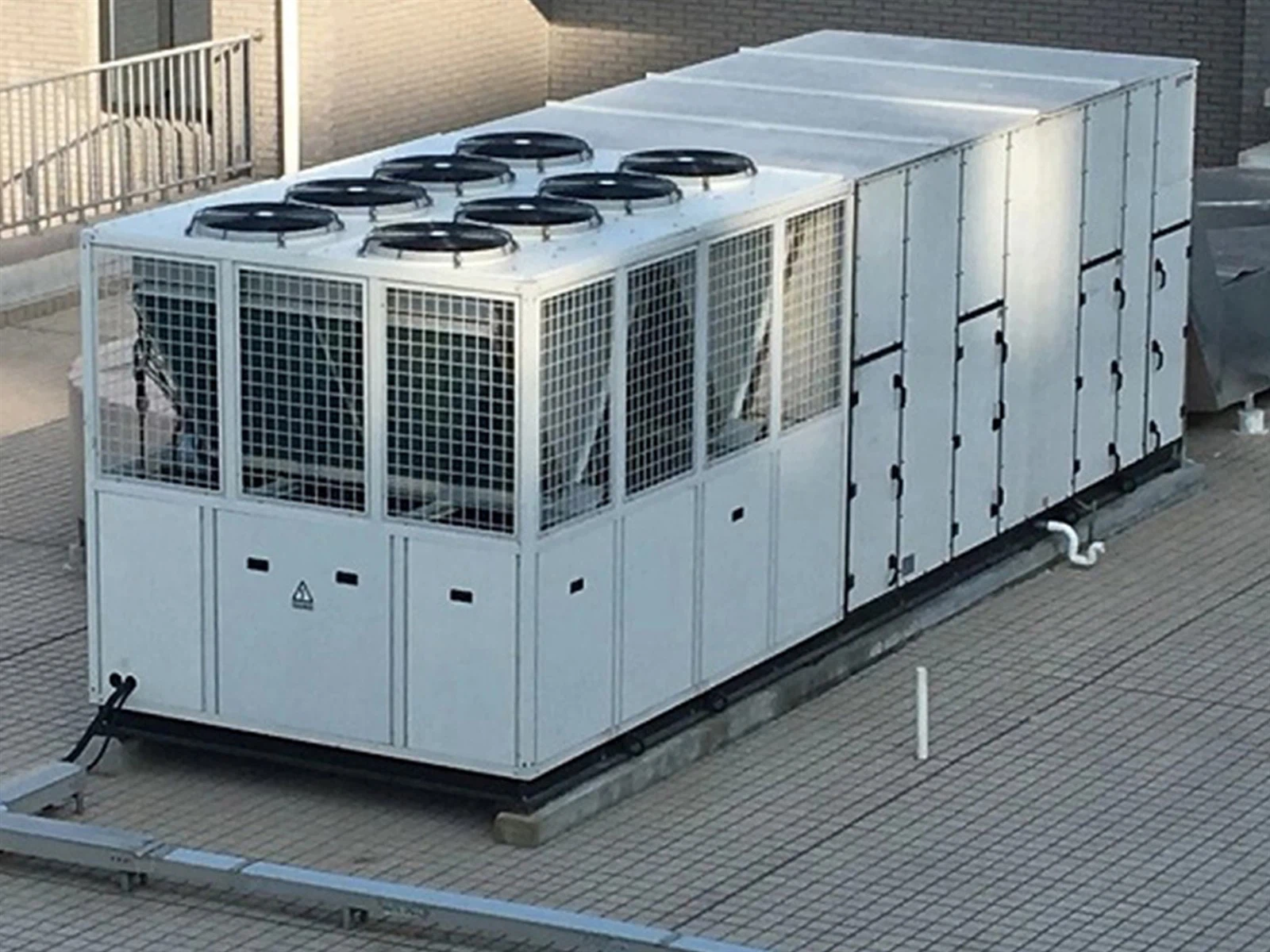

מומלץ להגדיר מערכת מיזוג עם קיבולת קירור של כ-300 קילוואט, לכן אנו בוחרים ביחידת מיזוג על הגג, ניתן למקם אותה על גג הבניין או לצד הבניין על הקרקע. המשתמשים לא צריכים לעשות דבר אלא רק לחבר את תעלות האוויר כדי לספק אוויר קר לחלל החדר.
